硫氧镁防火保温板

产品介绍

国家质量监督检验检疫总局、国家标准化管理委员会于2008年4月发布了GB 12955-2008《防火门》国家标 准，并于2009年1月1日实施。标准规定，防火门填充材料应为对人体无毒无害的防火隔热材料，并经国家 认可授权的检测机构检验，达到GB8624-2006规定的燃烧性能A1级要求和GB/T 20285-2006规定的产烟毒性 危险分级ZA2级要求。 防火门的填充材料以前一般使用蛭石、硅酸铝纤维、岩棉、膨胀珍珠岩板材。硅酸 铝纤维使用温度为1000℃—1790℃ 。镁雅图机械分析:岩棉纤维的软化点为900℃—1000℃，在600℃下长 期使用不会发生任何变化。硅酸铝纤维的耐火性能明显优于岩棉，但价格较高。公安部消防局规定，岩棉和硅酸铝材料由于粉尘污染，严重危害人们的身体健康，从2009年1月1日开始强 制淘汰岩棉、硅酸铝(门芯)材料。目前，符合防火门质量及生产工艺要求的门芯材料菱镁防火门芯板 。菱镁防火门芯板是以氯化镁、轻烧氧化镁、玻璃纤维布、合成纤维、改性剂、泡沫剂和水为原料，采用 平模或立模制成的板材，密度在290公斤/立方米—450公斤/立方米，可以达到防火门质量及应用要求。如 今，菱镁防火门芯板企业有几百家，并有不断增加的趋势。

性能优点

⑴不含对人体有危害的有机挥发性气体，对室内环境不会造成污染;

⑵阻燃效果好，对火灾中受困人员的生命安全起到一定保护作用，具有良好的防火性能;

⑶力学性能优良;

⑷机加工性能优势明显，易于压平、刨削、切割、砂光等;

⑸绿色环保，无放射性、易成型，生产过程中无“三废”排放等。

注意事项

⑴配方问题：

一年四季除了改性剂进行调整外，其余原料采用 一个配方不变，没有进行轻烧氧化镁的检验，或虽然进行了检验，但对检验结果没有合理的利用。

⑵ MgO/MgCl2摩尔比控制问题：

镁雅图菱镁机械:有的生产厂家不明白控制MgO/MgCl2摩尔比的重要性，没有 根据原料变化调整摩尔比，在生产中为了成型操作方便，卤水加量过多;为了提高门芯板强度，采用的卤 水密度过高，这些原因都造成摩尔比过小。由于摩尔比过小造成门芯板中水溶性氯离子过多，溶出量大于 4%的占所有样品的57.1%(编制建工行业标准《菱镁防火门芯板》时对目前市场上的产品进行了检测，氯 离子溶出量在2.9%—4.0%的占42.9%，4.1%—5.0%的占23.8%，5.1%—6.8%的占33.3%，)，导致产品频繁 出现返卤、锈蚀钢板等质量问题，引起用户投诉，严重影响了菱镁防火门芯板的推广。为了防止混凝土中的氯离子腐蚀钢筋，《通用硅酸盐水泥》GB175-2007规定氯离子≤0.06%,《普通混凝土 用砂、石质量及检验方法标准》JGJ 52-2006规定氯离子≤0.06%。相关研究表明，氯氧镁水泥对钢筋的锈 蚀程度严重，其累积锈蚀厚度是硅酸盐水泥的75倍，硫氧镁水泥(工业硫酸镁中氯离子≤0.3%)锈蚀厚 度为硅酸盐水泥的3倍，仅为氯氧镁水泥的1/24。我们研制的硫氧镁防火门芯板既具有菱镁防火门芯板的优点，又克服了后者含有较多水溶性氯离子，易产 生吸潮返卤、对制作防火门的钢板腐蚀严重的问题。

(3)试验方法及设备：

采用4cm×4cm×16cm三联模成型，脱模后养护至规定龄期，然后分别进行抗折、抗压试验。门芯板物理力 学性能测定成型300mm×300mm×50mm板材，养护到期后切割成规定的尺寸进行试验，所用仪器主要有泡沫 性能测定仪、卧式搅拌机、YAW-300C

微机控制电液式水泥压力试验机、WDW-20能试验机等。

(4)试验结果及分析：

硫氧镁防火门芯板密度与强度的关系防火门芯板在满足使用要求的情况下，密度越小越好。防火门芯板的强度与密度相关性很强，随着密度的 降低，强度降低非常严重，具体结果见表2，密度由0.400g/cm3降到0.250g/cm3，7天抗折强度比为47.1% ，抗压强度比为40.7%。

(5)发泡介质比较：

①用硫酸镁溶液或卤水发泡，发泡倍数小于用水发泡，但是泡沫稳定性较好，沉降距、 泌水率小于用水发泡。

②采用相同的原材料和配方制作试块，发泡介质不同，试验结果见表4。

由表4可以看出，在密度接近的情况下，硫酸镁溶液发泡制作的试件抗压强度是水发泡的3.9倍。

(6) MgO/MgSO4摩尔比影响：

MgO/MgSO4摩尔比6—7之间，摩尔比为6.5时的7天抗折强度大，摩尔比为7时的抗压强 度大;摩尔比为6.5时的28天抗折强度大，抗压强度随摩尔比增大而减小。摩尔比在7—8.5之间，随 着MgO/MgSO4摩尔比的增大，抗折、抗压强度逐渐降低。摩尔比为9时与摩尔比为8.5时强度相差不大。

(7) 不同密度防火门芯板抗拉强度比较：

随着硫氧镁防火门芯板的密度增大，其抗拉强度缓慢增加。建工行业标准《菱镁防火门芯板》(报批稿) 要求，抗拉强度≥0.13MPa，要满足抗拉强度要求硫氧镁防火门芯板密度必须大于0.250g/cm3。制定《菱 镁防火门芯板》标准时，对目前市场上的产品进行了检测，抗拉强度在0.16—0.26MPa，硫氧镁防火门芯板抗拉强度与菱镁门芯板相当。

(8)根据上述试验总结出的佳配方制作的硫氧镁防火门芯板。

(9)①制作的硫氧镁防火门芯板样品检验结果，达到或超过建工行业标准《菱镁防火门芯板》(报批稿)的要 求，经过改性的硫氧镁胶凝材料完全可以用于生产硫氧镁防火门芯板。

②硫氧镁防火门芯板保留了氯氧镁防火门芯板强度高、硬化快、防火性能好等优点，还克服了吸潮返卤、 对制作防火门的钢板腐蚀严重的问题。

硫氧镁防火门芯板技术培训

免费技术培训

一、 主要培训内容：

1 原材料技术指标要求及其检测方法

2 动态配比及生产配方制定、调整

3 硫氧镁制品改性原理及办法

4 三大工艺解析及实际操作

5 硫氧镁防火门芯板后处理及常见问题分析

二、技术培训优势：

公司始终坚持技术、客户至上的原则，全力为学员打造“一条龙、一站式”服务，从技术培训、原材料供应到售后指导这一周到的服务体系，可使学员绕过同行业生产者已走过的弯路，大限度地降低风险，尽快的产生投资利润。

1 专：自公司成立以来，始终从事菱镁技术研发，潜心研究菱镁改性工艺，大量的科研、的讲解培训、切实的生产，是我们得天独厚的优势。

2 市场反应迅速：公司与全国上千家菱镁生产厂家和菱镁改性剂代理商密切合作，可准确掌握菱镁行业中不同项目、不同领域的前沿、直接的市场信息。

3原材料性价比高：所有原材料可由公司统一调配，公司对所有原材料常年跟踪检测，保质保量，保证较高性价比。

4技术包教包会：学员根据自身技术掌握情况，可免费重复学习，我们对学习时间不做具体要求，但会尽快辅助学员顺利投产。

5 免费技术指导：公司为学员长年提供QQ在线技术咨询，还可为学员提供上门指导服务，使学员增强生产信心，顺利步入正轨。

6终生技术升级服务：公司与学员签订培训协议，培训结束后学员可享受终生免费售后技术服务，以及技术更新升级服务。为您的生产解除后顾之忧，使您所掌握的技术一直处于菱镁同行业的前列。

7免费宣传推广辅助促成订单：学员可在公司创办的菱镁技术网、菱镁改性剂等技术网站上进行网络推广，公司可辅助学员进行营销策划、市场宣传，并将所获得的所属地区的求购信息以有效方式告知学员。

三、 其他说明事项：

培训方式多样化，即可来公司培训学习，也可技术员上门指导培训，具体合作方式可电话联系我公司杨总议定。

杨总电话：15634851431

市场前景

1、公司通过对过去五年的建材行业市场分析，很多外墙保温行业以及防火门芯板材，以及其他防火耐高温材料依旧是市场的缺口，每年都会有大量的楼盘、门厂、新型工厂的生产建造，而由我们硫氧镁为原材料制造出来的各种耐火保温材料依旧市场火爆。

2、硫氧镁轻质隔墙板拥有无毒无害，轻质高强，符合国家A级防火标准，保温效果等各项优点，完全满足市场的需求。

3、政府的各项政策的扶持，尤其是国家二胎政策的放开，以及对棚户区，老小区的翻盖，整改，未来的建筑行业仍旧火爆，建材行业，尤其是外墙保温行业也会持续高温。

客户工程案例

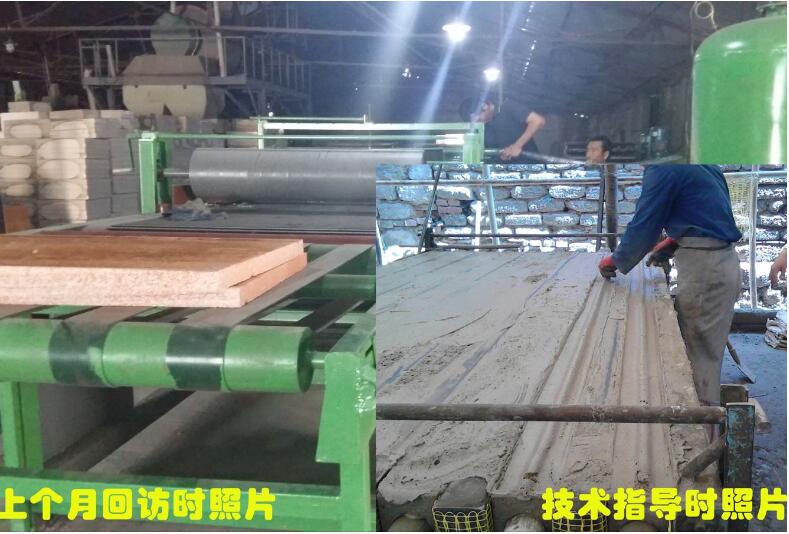

陕西的一家外墙保温板的小厂家通过朋友介绍联系到我们公司，由于其公司以前是做菱镁产品的，做外墙保温板和隔墙板，而且是手工制作，费时费力，板子的合格率也不高，对产品的了解以及熟悉度不够，因此找到我们公司，与我们公司洽谈后，由我们的技术员过去辅导并帮助其购买了一套自动化的生产线，到现在为止一直购买本公司所生产的硫氧镁改性剂，现在早已从当时三百多平米的小作坊扩大到五千多平米的大企业。镁嘉图总经理电话：15634851431下图是我们刚刚去为客户指导时和上个月我们再去回访的照片。
